綜合管廊物聯網解決方案

管廊背景

1.1.  管廊重要性

2015年8月10日，國辦發〔2015〕61號文《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》作出指導：“地下綜合管廊是指在城市地下用于集中敷設電力、通信、廣播電視、給水、排水、熱力、燃?xì)獾仁姓芫€的公共隧道。我國正處在城鎮化快速發展時期，地下基礎設施建設滯后。推進城市地下綜合管廊建設，統籌各類市政管線規劃、建設和管理，解決反復開挖路面、架空線網密集、管線事故頻發等問題，有利于保障城市安全、完善城市功能、美化城市景觀、促進城市集約高效和轉型發展，有利于提高城市綜合承載能力和城鎮化發展質量，有利于增加公共產品有效投資、拉動社會資本投入、打造經濟發展新動力”。

同時，在《關于推進城市地下綜合管廊建設的指導意見》工作目標中明確提出到2020年，建成一批具有國際先進水平的地下綜合管廊并投入運營，反復開挖地面的“馬路拉鏈”問題明顯改善，管線安全水平和防災抗災能力明顯提升，逐步消除主要街道蜘蛛網式架空線，城市地面景觀明顯好轉。

1.2.  國家對智慧管廊要求

為了更好的建設、運營管理與維護城市地下綜合管廊，國家相繼出臺三部規范標準。如下：

（1）《城市綜合管廊工程技術規范》GB 50838-2015

（2）《城鎮綜合管廊監控與報警系統工程技術標準》GB/T 51274-2017

（3）《城市地下綜合管廊運行維護及安全技術標準》GB 51354-2019

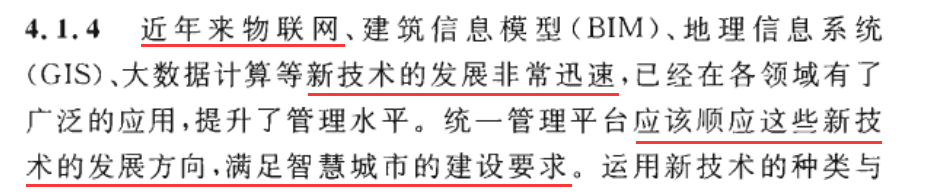

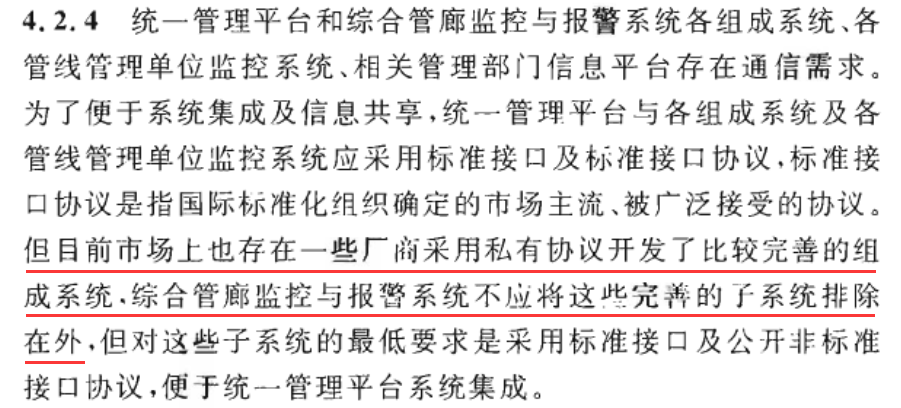

國家對智慧管廊的建設，更好的服務管廊，保障民生，從降本增效角度出發，在標準GB/T 51274-2017文有三段對智慧管廊概述要求如下：

1.3.  傳統方案困境

地下綜合管廊的建設，特別是針對其附屬設施管廊環境與設備監控系統的建設，市面上最早出現的是集散控制方式的PLC方案，PLC方案在過去一段時間內一定程度上解決了管廊環境與設備監控的問題，但是隨著地下綜合管廊規?；馁Y金投入，以及后期運營維護管理等，其弊端也在凸顯。

弊端體現在：

（1）PLC本身運維門檻高，過度依賴廠家，或者運維團隊需要配備專業人員。

（2）擴展性差，規范要求的20%的冗余量難以滿足隨著管廊運維需要增加的監控設備。

（3）綜合布線復雜，且在后期監測不斷出現的動態危險源時，設備部署受線纜限制，部署不靈活。

（4）建設和后期擴展成本高。

（5）基于中心控制，不健壯，PLC一旦故障，所有系統均癱瘓。

（6）調試周期長。

（7）被動式管理。需要管理人員不定時現場巡檢，易錯失最佳處置時間。

（8）系統孤島。消防、安防、環控等沒有打通，不能獲得精準事件，管理力度加大。

（9）無高效配置邏輯。業務邏輯編排難度高，不能適應提升運營的需求。

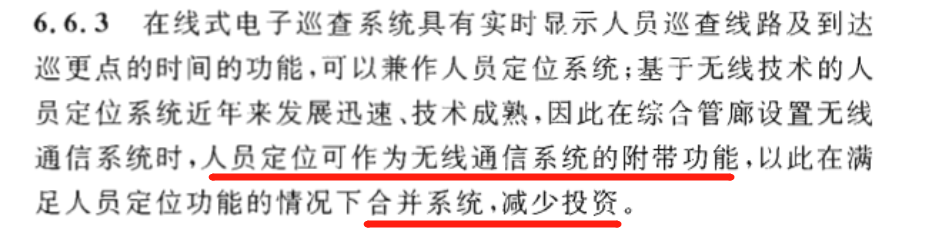

（10）傳統的人員定位技術應用造價高，不符合國標提倡和無線系統合并投資的初衷。

（11）管理粗放。精細化管理手段低，如傳感器自身壽命狀態數據沒有上報及誤報，造成年度設備更換沒有針對性，加劇運營成本的投入。

物聯網解決方案

2.1.  部署策略

（1） 整體概述

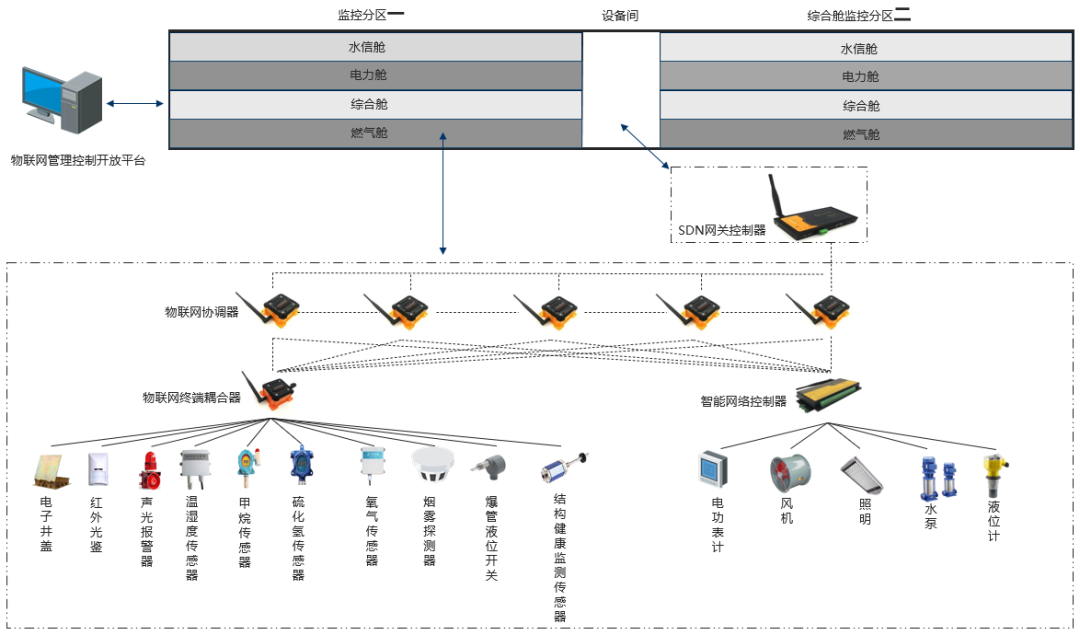

物聯網方案可實現對相鄰管廊分區（橫向兩艙，縱向多艙）的監控。在設備側，物聯網終端耦合器與傳感器形成變送器，智能網絡控制器與機電設備形成執行器，通過物聯網協調器進行無線組網連接，數據通過SDN網關控制器上傳至物聯網管理控制開放平臺，同時物聯網管理控制開放平臺可根據業務邏輯定義下發模型至物聯網終端耦合器與智能網絡控制器，設備側的物聯網終端耦合器與智能網絡控制器可不基于SDN網關控制器工作即可實現業務聯動。管廊內部署24V直流電，作為各物聯網設備電源。各物聯網設備之間的通訊無線連接。

（2）SDN網關控制器

SDN網關控制器安裝在網關控制箱中，網關控制箱部署于管廊相鄰監控分區設備間，壁掛式安裝。

（3）物聯網協調器

管廊區段中，每40M應部署1臺物聯網協調器，物聯網協調器的部署應做到信號全覆蓋，吸頂式安裝。

（4）物聯網終端耦合器

物聯網終端耦合器通過接口對接溫濕度傳感器、紅外光鑒、電控井蓋等，安裝靠近設備側，距離保持在30CM以內。

（5）智能網絡控制器

智能網絡控制器可設置在風機控制柜、照明控制柜、水泵控制柜的柜體內，也可設置在智能設備控制柜內，通過接口對接機電設備控制柜實現遠程控制。

2.2.  實現場景

（1）環境參數監測系統

環境監控，主動告警

輔助管理決策

（2）通風系統

保證廊內的氧氣含量，保證巡檢人員的安全

除濕換氣

消防排煙

（3）排水系統

雙泵輪動業務。如根據業務定義，在集水坑有一般水量時的主備泵輪換開啟排水；在大水量時雙泵齊開排水。

液位計聯動排水泵。集水坑超過液位計設定閾值，聯動排水泵排水。

爆管液位開關聯動排水泵。爆管液位開關設置在管廊排水區間最低處，它能夠及時發現危險水位（如地面洪水倒灌）報警，可以聯動排水泵排水。

功耗采集。排水泵運行功耗數據采集。

（4）照明系統

巡檢時，通過業務定義，可實現人來燈亮，人走燈滅。

現場發生警情時，全部燈亮，作為視頻攝像的補光，讓視頻更清晰，以便于現場事故的及時準確地確認。

（5）供配電系統

對不間斷電源UPS運行狀態及故障報警信號進行監測。

對應急電源EPS運行狀態及故障報警信號進行監測。

供配電系統其他狀態信號監測。

（6）入侵報警系統

入侵報警

入侵報警聯動防火門開關

入侵聯動照明開啟和關閉

（7）電子井蓋控制系統

遠程實現對電子井蓋的開關。

（8）巡查定位系統

巡檢定位

巡檢聯動所在區域照明，實現人來燈開，人走燈關

2.3.  應用效果

數據主動采集、遠程控制、大數據分析、算法模型比對、事件追蹤、端側應急聯動、降本增效

物聯網管理開放控制平臺

3.1.  平臺綜述

物聯網管理控制開放平臺是在物聯網應用和真實設備之間搭建高效、穩定、安全的物聯網操作系統控制平臺和用戶業務定義平臺。面向設備層，提供多傳輸協議設備接入和管理服務，針對設備多角度監測數據提供糾誤分析、輕量級業務制定，實現無人值守；面向應用層，提供豐富的API接口和消息實時分發能力以滿足各行業系統的開發需求，使物聯網企業可以更加專注于自身應用的開發，縮短物聯網系統的部署周期。從而降低企業研發、運營和運維成本。

3.2.  創新技術點

多網絡環境及多傳輸協議支持

軟件定義業務，實現邊緣計算，業務模型的下發

細密度權限管理

支持設備遠程升級

基于分布式技術架構的消息隊列MQ

智能巡檢定位

全維度加密安全保障

斷網恢復，和現場數據自動同步

3.3.  典型功能

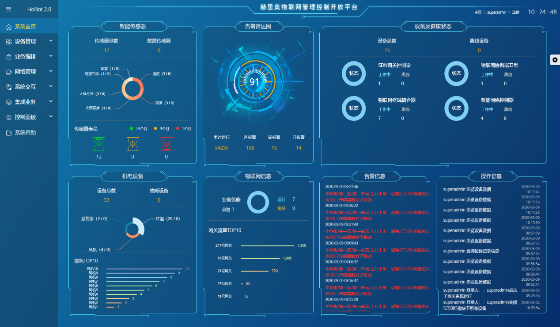

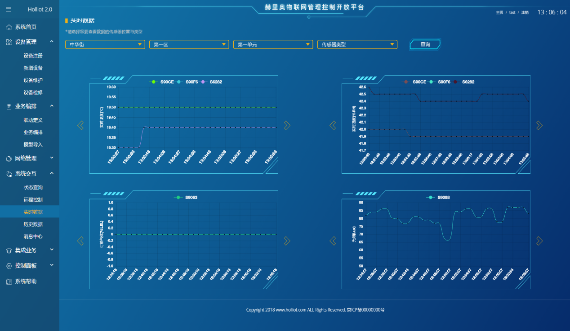

數據可視化

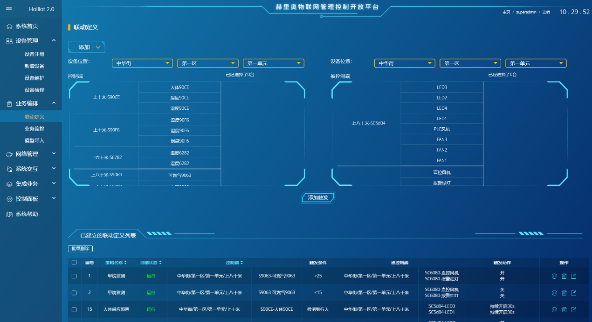

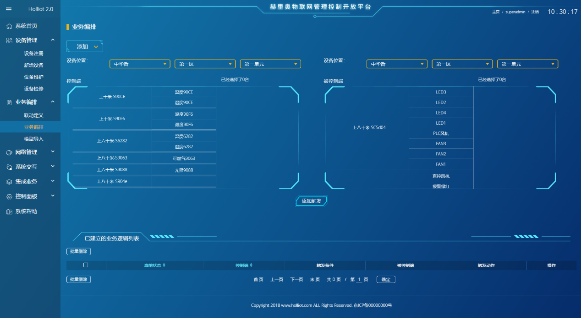

自定義業務

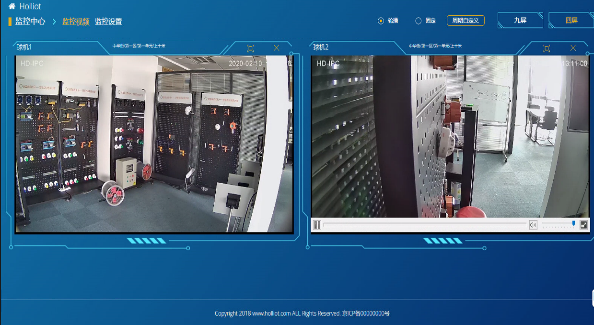

視頻監控聯動支持

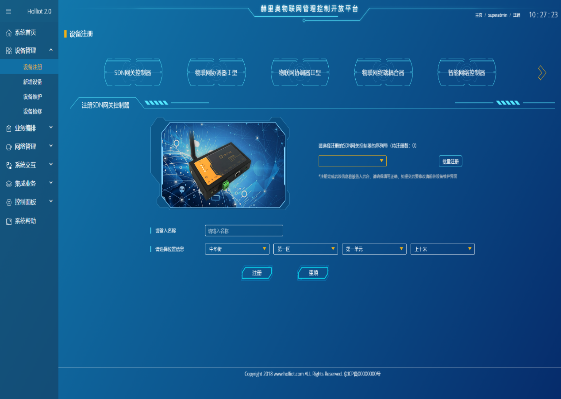

設備自發現管理

系統優勢

4.1.  物聯網方案是管廊弱電控制系統的發展方向

科學技術是第一生產力，目前國家已將人工智能、區塊鏈、物聯網已上升為國家戰略；給出了明確的科技導向和產業導向，最近四部委發文推動管線建設管理方式創新，明確提出并鼓勵對地下管線系統智能化改造工程中使用物聯網、云計算、大數據等技術。就地下綜合管廊建設而言，原來采用的方案大都是使用了近30多年的PLC控制方案，造價高、后期運維費用高，智慧化水平低。而新的物聯網解決方案采用基于區塊鏈技術思想原理的去中心化的無線MESH網絡，采用基于SDN技術和邊緣計算技術，同時利用人工智能技術對管廊各種設備及環境進行智能化監控與分析管理，大大提高了管廊的智慧化、精細化管理程度，降低了建設成本和運維成本。

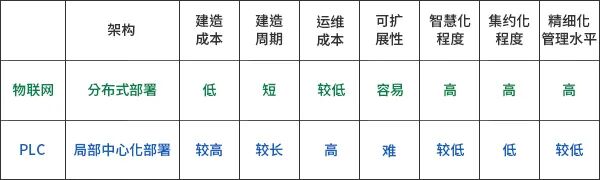

4.1.  物聯網方案與傳統PLC方案的對比
