TVS參數介紹及如何選型

① VRWM----Working Peak Reverse Voltage （最大反向工作電壓）

Ir----Maximum Reverse Leakage Current @ VRWM （最大反向漏電流）

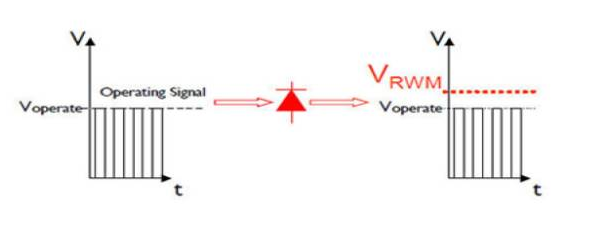

Vrwm 表示在規定的Ir下，TVS 器件兩端的電壓值成為最大反向工作電壓。通常Vrwm=（0.8~0.9）Vbr。在這個電壓下，器件的功耗消耗很小。使用時，應使Vrwm 不低于被保護器件或線路的正常工作電壓。

一般Vrwm會低于85%Vc而高于正常工作電壓，以便TVS 接入電路而不影響正常電路工作。

③VBR----Breakdown Voltage @ IT （反向擊穿電壓）

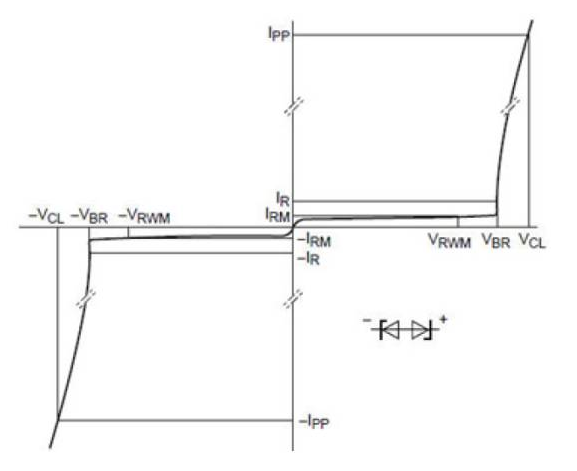

TVS 管通過規定的測試電流It時的電壓，這是表示TVS管導通的標志電壓，即從此點開始器件進入雪崩擊穿。

④Ppp----Maximum Peak Pulse Power （最大峰值脈沖功率）

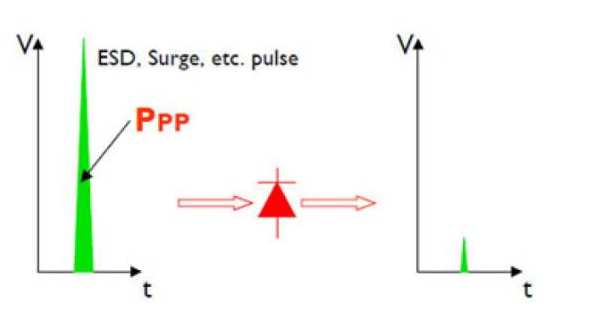

PPP 峰值脈沖功率為ESD 器件上瞬間通過的最大功率值。

如圖所示，NUP2105的峰值功率為，是指8/20us脈沖波（8us 達到100%Ipp，20us 達到50%Ipp），保護器件能夠承受的最大功率為350w。

⑤Cj ----Junction Capacitance （結電容）

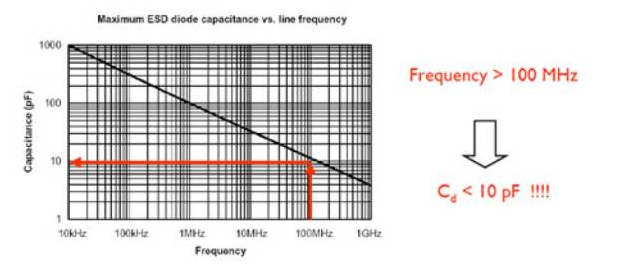

主要是指TVS 連接GND 和I/O 時，具有的電容值。Cd 為ESD/TVS 器件的引腳寄生電容，通信速率越高，線路上使用的ESD 保護 器件的結電容要越低，否則將破壞數據信號。如圖所示，PRTR5V0U2X 的Cd 遠低于1pf，非常適合用于USB2.0等高速通信場合。還有部分作為高速IO 上保護的TVS，還會給出insert loss @Freq。以便確認是否能作為保護器件。

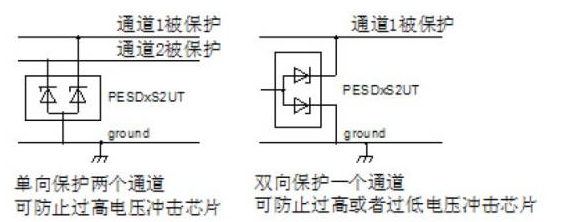

⑥單向保護和雙向保護如圖所示，單向保護器件僅能對正脈沖或者負脈沖進行防護，而雙向保護器件一端接要保護的線路，一端接地，無論來自反向還是來自正向的ESD 脈沖均被釋放，更有效地保護了IC。

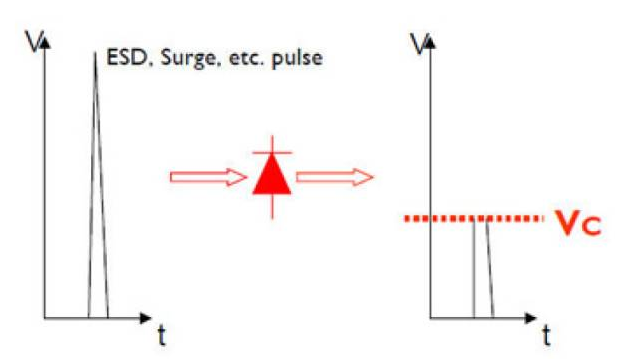

有了這些主要的參數，基本上就能知道如何選擇一個適合自己電路的TVS 了。Vc、Ipp 反映了TVS 器件的浪涌抑制能力。當TVS 承受額定的瞬時峰值脈沖電流Ipp 時，可能在器件上的瞬時最大電壓值即最大箝位電壓為Vc。此時，如果脈沖時間為規定的標準值，則TVS 的最大峰值脈沖功率為：PM=Vc*Ipp。因此在選用TVS 前，最好對線路中產生的脈沖類型有大致的了解，是單脈沖，還是復脈沖，脈沖的上升時間，脈寬，峰值等，以便確定Vc，Ipp，PM。

一般確定VRWM 應等于或略高于電路的正常工作電壓，確保TVS 的接入不會影響到正常的工作。在交流線路，則需要根據正常工作電壓的squar（2）（即1.414）倍，也就是峰值來確定。

VBR 不能小于電路的最大允許工作電壓。否則TVS 進入雪崩，漏電流增大，影響電路工作。

如果作為IO 腳保護，需要認真研究Cj 和insert loss，會改變信號的相位和強度，可能造成工作不穩定。

另外，還有雙向的TVS 管，雙向的參數同樣適用。
